测深仪概述:

   测深仪顾名思义是用来测量水深,目前常用的用单波束测深仪与多波束测深仪。一般单波束测深仪用来测量单点的深度,而多波束测深仪则用来测量水下地形,从而研究河床的水流冲击,水库库容,河道清淤,坝堤加固等工程项目中得到广泛应用。



多波束与单波束相比的优点:

   多波束与单波束测量的基本原理都是利用声波的反射时间来计算该点的水深,但单波束回声仪每次只能发射一束声波,只能得到一个水深数据点。如利用单波束测深仪测量一个区域的水下地形,须先根据出图比例和规范要求,预先确定测点和测线的间距,再用水文船逐点进行测量,以此画出地形等高线图或断面图。但由于是逐点测量就增加了测量的工作量,如果要求进行精确测量的话,工作量将无法估计。同时每一个点选择是否准确也影响地形等高线的精度,从而使其无法适应大比例尺要求精细的水利工程测量。
    而多波束换能器以一个较大的开角(如EchoSweep 300 的140度开角)向水下发射声波,同时接收几十束或上百束声波(如140束),那么每发出一个声波,便可在垂直于航线上得到一组水深数据.当测船连续航行时,便可得到一个宽带的水下地形资料. 如EchoSweep 300可得到140度开角的带状水下地形。总之与单波束回声仪相比,多波束测深仪最大的优点是测点多、全覆盖、精度高、能够准确全面地反映水下地形起伏变化情况。

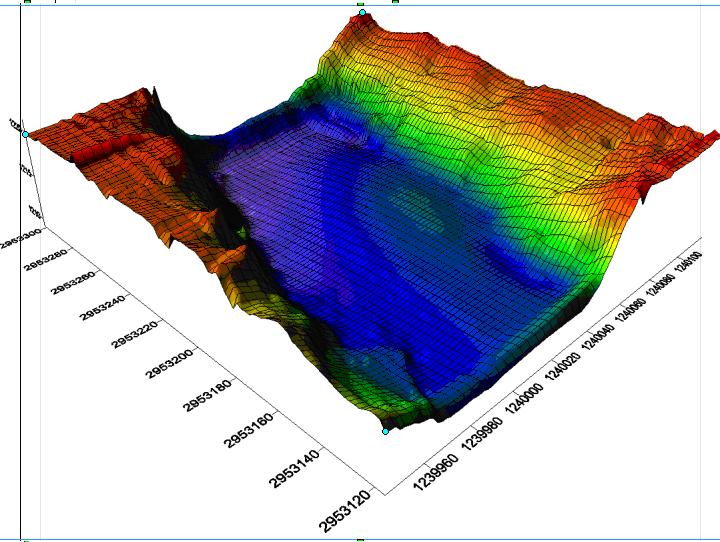

                                               (下图为EchoSweep 300数据生成的三维效果图)
