天然河流在线流量监测系统方案

目前国内常用的测流方法有：

  1.流速仪法：  优点：流速仪法测流是目前国内外使用最广泛的方法，也是最基本的测流方法。同时也是评定和衡量各种测流方法精度的标准。    缺点：测量效率和实时性低；同时，在水流含沙量较大时转轴加速、漂浮物多时易缠绕等问题难以解决。

  2.时差超声波流速仪： 优点：可以用于各种中小河流，能较准确地自动测量流量。  缺点：声波频率、含沙量（水草气泡）、测速层的相对水深、传感器安装角度及距离等都会影响测量的精度。同时施工难度较大。

3.电波流速仪器（雷达） 优点：适合在洪水期间使用，测速时不受水面漂浮物、水质水流状态的影响。 缺点：当流速低于0.4m/s 时，会产生较大误差。而且如果水面上波浪微弱，反射信号就会很弱，会导致仪器无法正常工作。

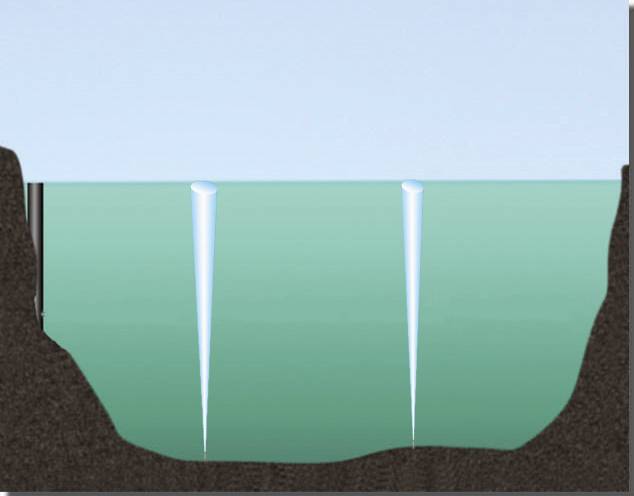

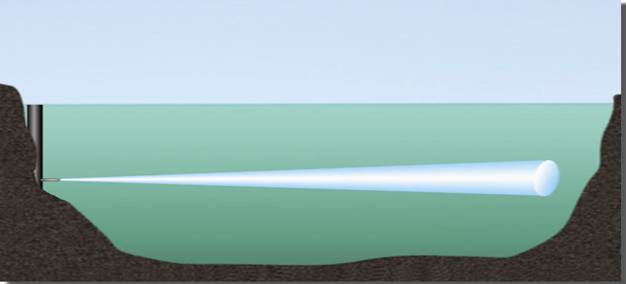

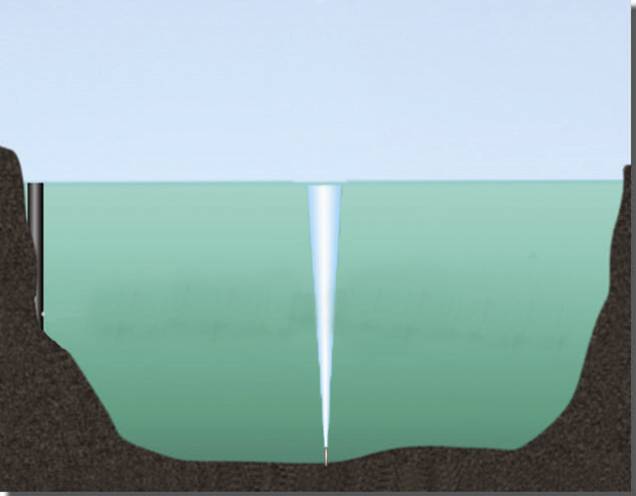

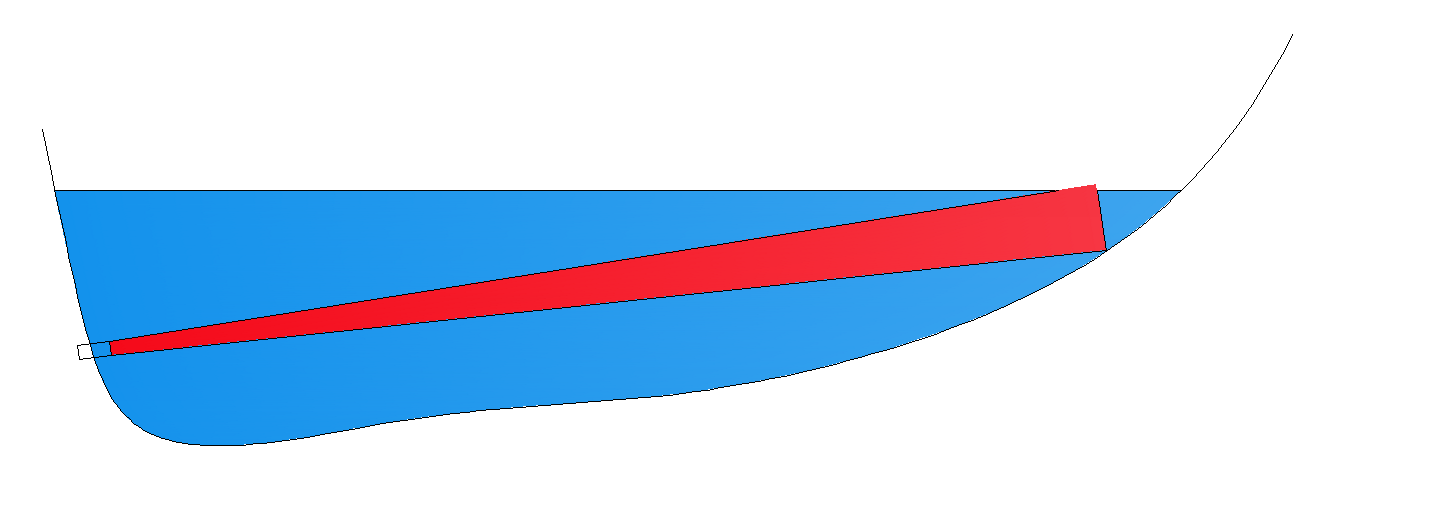

   4. 声学多普勒剖面流速仪----ADCP：因为我们建设的实时监测的所以我们这里选择固定安装型的ADCP. 优点：具有不扰动流场、测验历时短、测速范围大等特点。与流速仪相比，一台ADCP相 当于数台“流速仪”同时测量，达到无人值守，实时高效率的测量。 缺点：当水流含沙量大时，测量信号会有所衰减。

因此我们采用美国LinkQuest公司的“新型固定ADCP”进行方案设计：

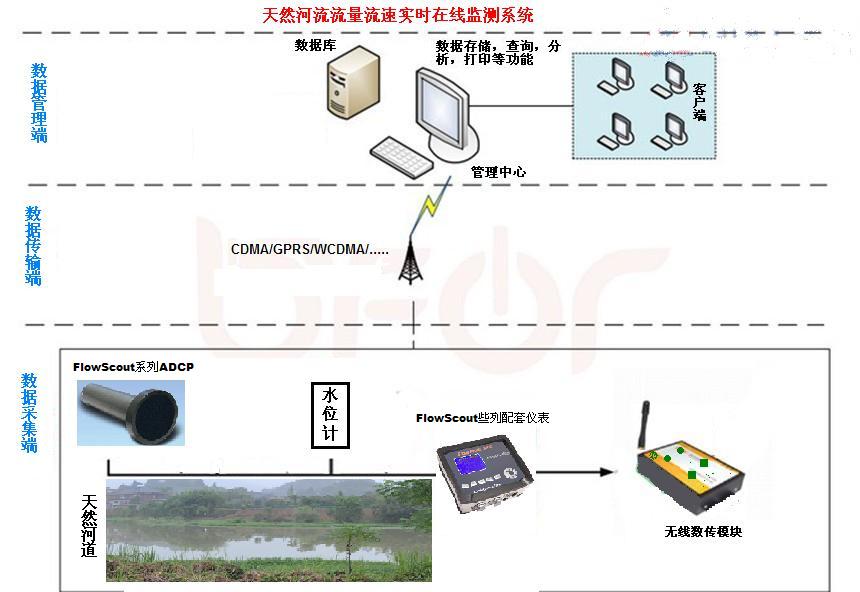

  系统组成框图如下：
